Pentingnya BIM Scanning untuk Bangunan Heritage atau Cagar Budaya

Indonesia memiliki ribuan bangunan bersejarah yang tersebar dari Sabang sampai Merauke: gedung-gedung kolonial di kawasan Kota Lama, masjid dan klenteng berusia ratusan tahun, keraton, rumah adat, hingga stasiun dan jembatan peninggalan awal abad ke-20. Sebagian di antaranya telah ditetapkan sebagai cagar budaya, sebagian lagi masih menunggu kajian. Namun hampir semuanya menghadapi ancaman yang sama: usia material, cuaca tropis, gempa bumi, kebakaran, alih fungsi, dan minimnya dokumentasi teknis yang akurat.

Di sinilah BIM Scanning mengambil peran penting. Dengan menggabungkan teknologi pemindaian 3D (laser scanning dan fotogrametri) dengan Building Information Modeling (BIM), bangunan heritage dapat direkam secara digital hingga tingkat ketelitian milimeter, lalu diolah menjadi model informasi yang siap digunakan untuk konservasi, restorasi, perawatan, maupun edukasi publik. Artikel ini membahas mengapa BIM Scanning bangunan heritage bukan lagi sekadar pilihan, melainkan kebutuhan.

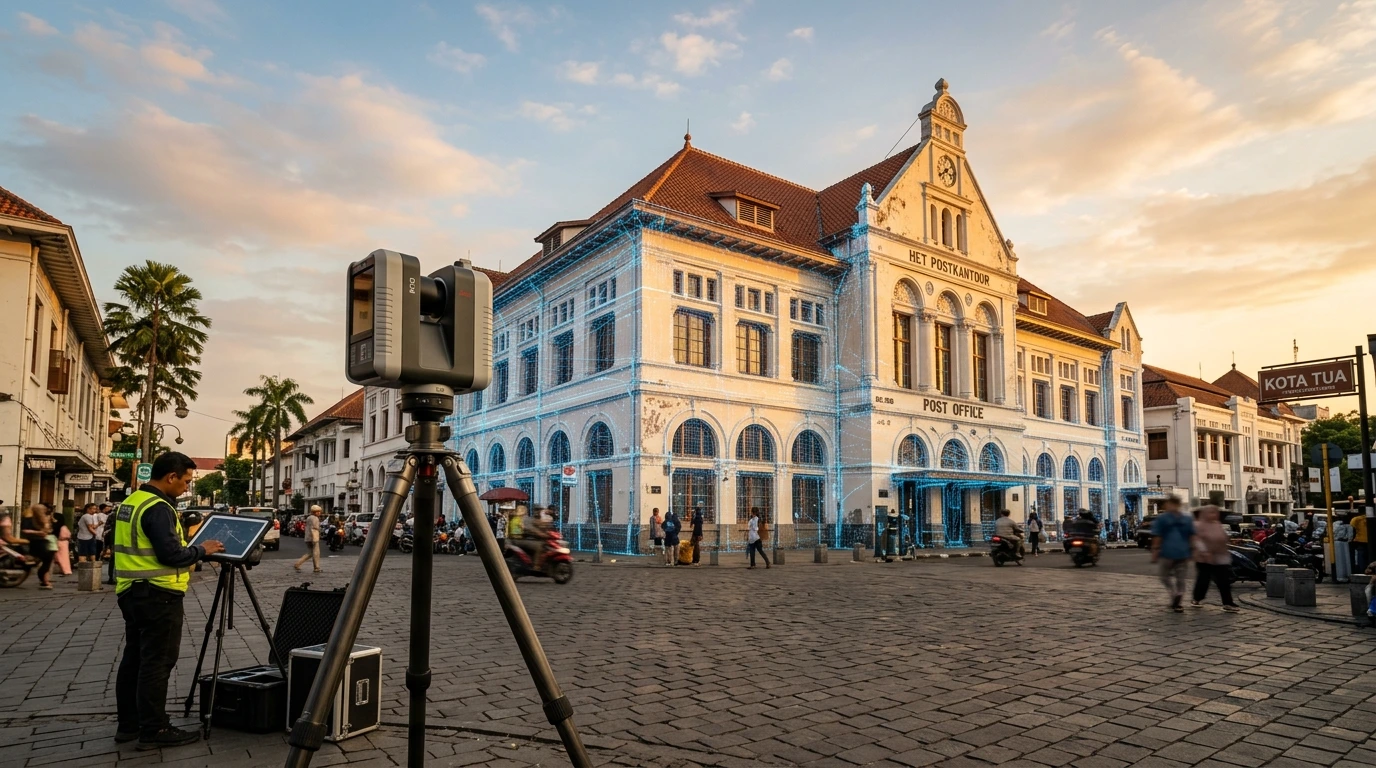

Gambar 1. Proses pemindaian laser 3D pada fasad bangunan kolonial bersejarah.

Gambar ini menjadi visual pembuka yang menunjukkan inti dari BIM Scanning: alat laser scanner merekam fasad bangunan heritage, sementara garis point cloud menggambarkan bagaimana data fisik bangunan diubah menjadi data digital.

Apa Itu BIM Scanning?

BIM Scanning, yang juga dikenal dengan istilah Scan to BIM, adalah proses mengubah kondisi eksisting sebuah bangunan menjadi model BIM berbasis data hasil pemindaian. Prosesnya dimulai dengan merekam bangunan menggunakan terrestrial laser scanner (TLS), drone LiDAR, atau fotogrametri. Hasilnya berupa point cloud, yaitu jutaan hingga miliaran titik koordinat 3D yang merepresentasikan permukaan bangunan secara nyata.

Point cloud tersebut kemudian diregistrasi, dibersihkan, dan dijadikan acuan untuk memodelkan elemen bangunan di perangkat lunak BIM seperti Autodesk Revit atau Archicad. Model yang dihasilkan tidak hanya berupa bentuk geometri, tetapi juga memuat informasi: jenis material, kondisi kerusakan, periode pembangunan, riwayat renovasi, hingga catatan konservasi.

Mengapa Bangunan Cagar Budaya Membutuhkan BIM Scanning?

Bangunan heritage memiliki karakter yang sangat berbeda dengan bangunan modern. Dindingnya jarang benar-benar tegak lurus, lantainya bisa sudah melendut, dan ornamennya dibuat secara manual oleh para tukang di masa lalu. Gambar kerja aslinya pun sering kali sudah hilang atau tidak lagi sesuai dengan kondisi lapangan. Berikut alasan utama mengapa BIM Scanning sangat dibutuhkan.

1. Dokumentasi Presisi Tanpa Menyentuh Bangunan

Pengukuran manual dengan meteran dan tangga berisiko merusak elemen yang rapuh, seperti plesteran kapur, ukiran kayu, atau kaca patri. Laser scanning bersifat non-kontak, sehingga seluruh permukaan dapat direkam tanpa perlu menyentuh atau memasang alat bantu pada bangunan. Ketelitiannya pun jauh melampaui metode konvensional, umumnya berada di kisaran beberapa milimeter tergantung jenis alat dan jarak pemindaian.

2. Arsip Digital Permanen sebagai "Asuransi" Warisan Budaya

Data point cloud dan model HBIM berfungsi sebagai arsip digital yang dapat disimpan selama puluhan tahun. Jika suatu hari bangunan mengalami kerusakan akibat bencana, data inilah yang menjadi acuan paling andal untuk merekonstruksinya sesuai bentuk aslinya.

“Kita tidak bisa mencegah setiap bencana, tetapi kita bisa memastikan bahwa ketika bencana datang, bentuk asli warisan kita tidak ikut hilang bersamanya.”

— Prinsip dokumentasi digital cagar budaya

3. Analisis Kondisi dan Kerusakan Struktur

Dari point cloud, tim ahli dapat melakukan analisis deviasi untuk melihat kemiringan dinding, lendutan balok, retakan, atau penurunan fondasi. Jika pemindaian dilakukan secara berkala, perubahan kecil dari tahun ke tahun dapat terdeteksi lebih awal sehingga penanganan bisa dilakukan sebelum kerusakan menjadi fatal.

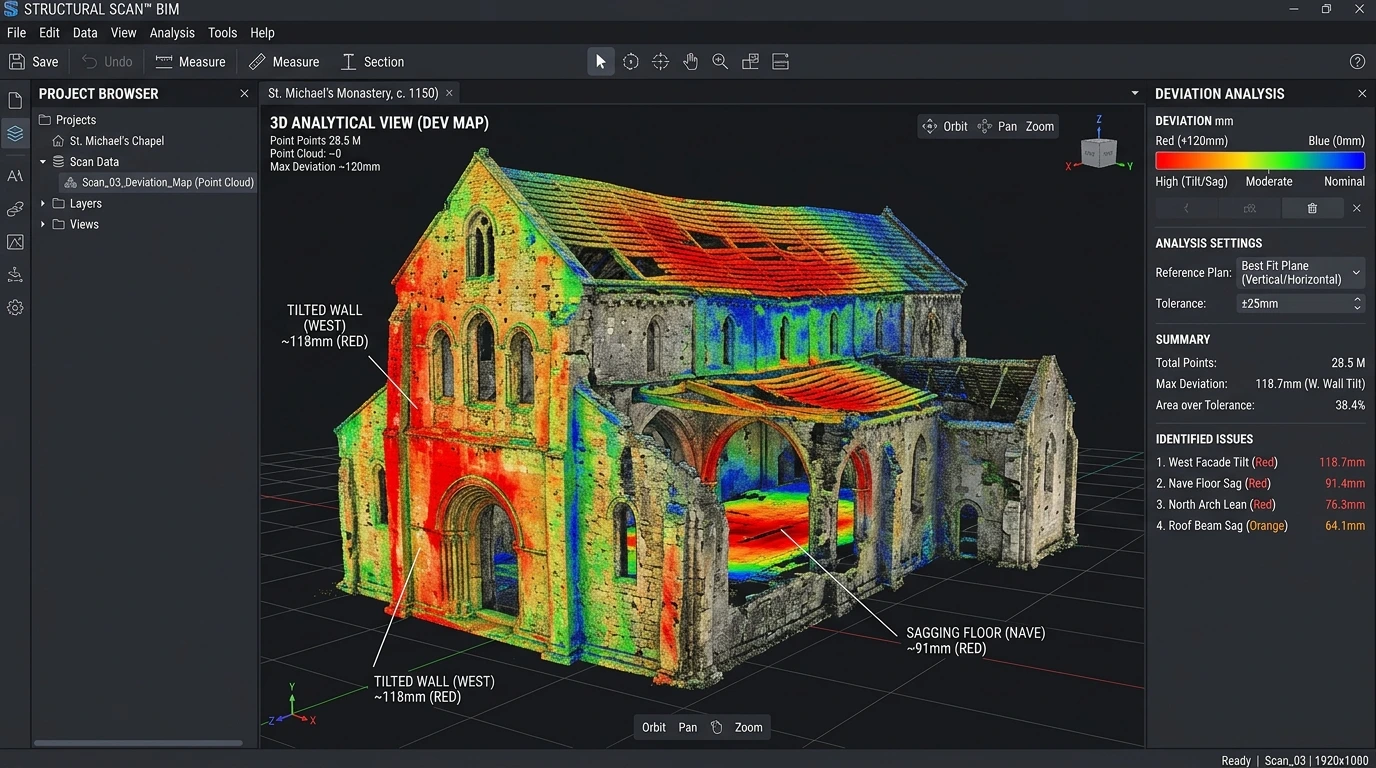

Gambar 2. Analisis deviasi point cloud untuk mendeteksi kemiringan dan deformasi elemen bangunan.

Gradasi warna biru hingga merah menunjukkan tingkat penyimpangan elemen bangunan dari bidang idealnya. Visual ini membantu pembaca memahami bagaimana BIM Scanning digunakan untuk membaca kondisi struktur secara objektif dan terukur.

4. Perencanaan Restorasi dan Revitalisasi yang Lebih Akurat

Proyek revitalisasi bangunan heritage kerap menghadapi kendala di lapangan karena desain dibuat berdasarkan gambar yang tidak akurat. Dengan model HBIM, arsitek, insinyur struktur, dan tim MEP dapat merancang intervensi seperti penambahan sistem proteksi kebakaran, instalasi listrik baru, atau perkuatan struktur secara presisi, tanpa merusak elemen bernilai sejarah. Clash detection juga membantu menghindari benturan antara sistem baru dan elemen asli bangunan.

5. Mendukung Regulasi dan Tata Kelola Pelestarian

Di Indonesia, pelestarian cagar budaya diatur dalam Undang-Undang Nomor 11 Tahun 2010 tentang Cagar Budaya, yang menekankan pelindungan, pengembangan, dan pemanfaatan cagar budaya. Setiap upaya pemugaran perlu mempertahankan keaslian bentuk, bahan, tata letak, dan teknik pengerjaan. Model HBIM yang lengkap dan terdokumentasi dengan baik mempermudah penyusunan kajian teknis, dokumen pemugaran, serta komunikasi dengan tim ahli cagar budaya dan pemerintah daerah.

6. Edukasi, Pariwisata, dan Digital Twin

Model 3D bangunan heritage dapat dimanfaatkan untuk tur virtual, aplikasi augmented reality, museum digital, hingga materi pembelajaran sejarah dan arsitektur. Dalam jangka panjang, model HBIM juga dapat dikembangkan menjadi digital twin yang terhubung dengan sensor untuk memantau suhu, kelembapan, dan getaran secara real-time, sehingga perawatan bangunan menjadi lebih terencana.

Gambar 3. Pemanfaatan model HBIM untuk tur virtual dan edukasi publik.

Gambar ini menggambarkan nilai tambah BIM Scanning di luar urusan teknis konstruksi: model digital bangunan heritage dapat dinikmati masyarakat melalui teknologi VR dan AR, sehingga memperluas jangkauan edukasi dan promosi pariwisata budaya.

Tahapan Proses BIM Scanning pada Bangunan Heritage

Agar hasilnya akurat dan bermanfaat, BIM Scanning untuk bangunan cagar budaya perlu dilakukan dengan tahapan yang terstruktur. Secara umum, alurnya adalah sebagai berikut:

1. Survei awal dan perencanaan – menentukan tujuan dokumentasi, level of detail (LOD) yang dibutuhkan, titik-titik pemindaian, serta koordinasi perizinan dengan pengelola cagar budaya.
2. Akuisisi data lapangan – pemindaian menggunakan terrestrial laser scanner untuk interior dan fasad, drone untuk atap dan area yang sulit dijangkau, serta foto resolusi tinggi untuk tekstur dan ornamen.
3. Registrasi dan pengolahan point cloud – menyatukan seluruh hasil scan ke dalam satu sistem koordinat, membersihkan noise, dan melakukan kontrol kualitas akurasi.
4. Pemodelan HBIM – membangun elemen arsitektur, struktur, dan ornamen di software BIM, termasuk membuat family atau objek khusus untuk elemen yang unik.
5. Pengisian informasi (atribut) – memasukkan data material, kondisi kerusakan, periode sejarah, dan catatan konservasi ke dalam setiap elemen model.
6. Deliverables dan pemanfaatan – menghasilkan gambar 2D (denah, tampak, potongan), model 3D, laporan kondisi, serta data untuk perencanaan restorasi atau manajemen aset.

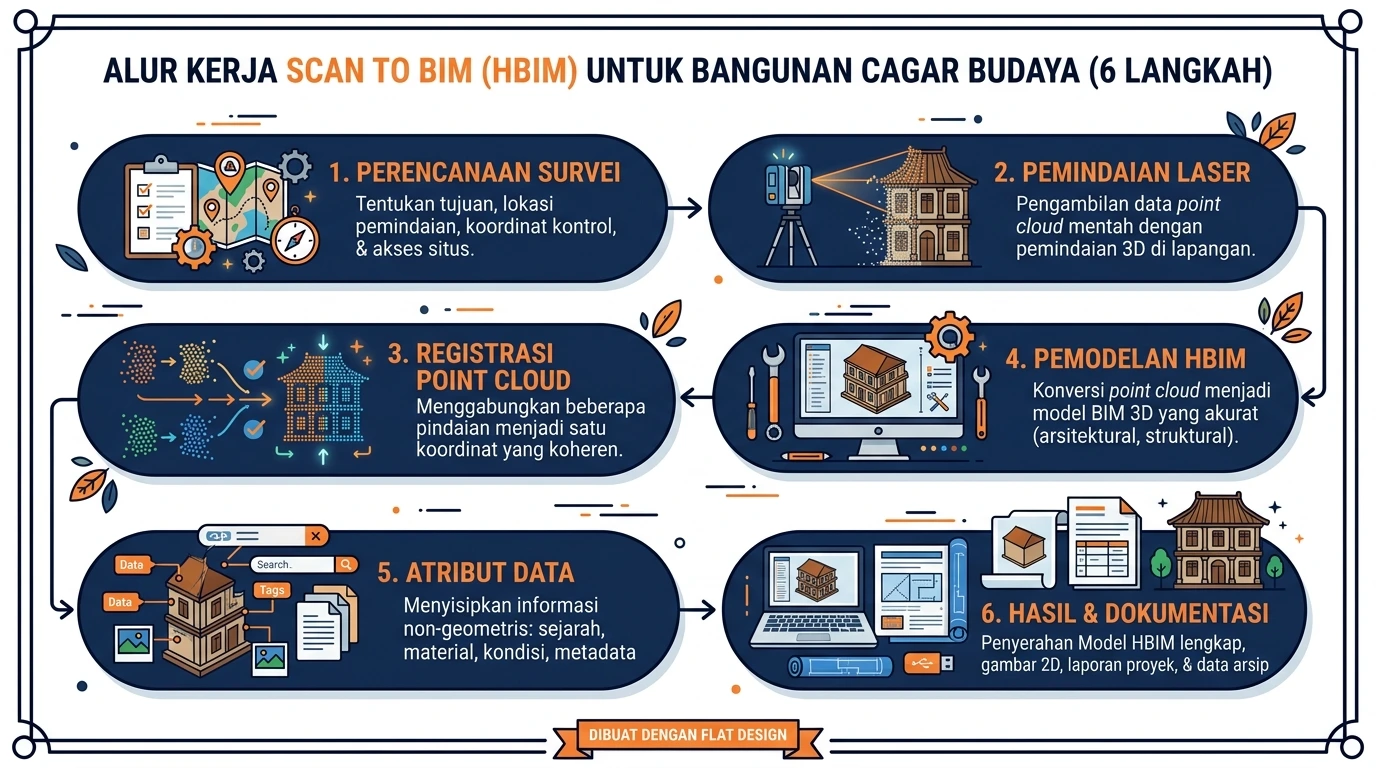

Gambar 4. Alur kerja Scan to BIM untuk bangunan heritage dari survei hingga deliverables.

Infografis ini merangkum enam tahapan BIM Scanning secara visual agar pembaca dapat memahami alur kerja secara cepat, mulai dari perencanaan survei di lapangan hingga hasil akhir yang siap dimanfaatkan.

Tantangan dalam Menerapkan BIM Scanning untuk Cagar Budaya

Meski manfaatnya besar, penerapan BIM Scanning pada bangunan heritage tidak lepas dari tantangan. Beberapa di antaranya adalah:

• Geometri yang kompleks dan tidak beraturan – ornamen, ukiran, dan lengkungan membutuhkan teknik pemodelan khusus yang tidak tersedia di library BIM standar.
• Ukuran data yang sangat besar – point cloud bangunan besar bisa mencapai ratusan gigabyte, sehingga dibutuhkan perangkat keras dan manajemen data yang memadai.
• Akses dan perizinan – beberapa area bangunan cagar budaya memiliki akses terbatas dan membutuhkan izin khusus dari pengelola.
• Kebutuhan SDM yang kompeten – tim harus memahami tidak hanya teknologi pemindaian dan BIM, tetapi juga prinsip-prinsip konservasi dan nilai sejarah bangunan.

BIM Scanning sebagai Investasi Jangka Panjang

Banyak pengelola bangunan heritage masih memandang dokumentasi digital sebagai biaya tambahan. Padahal, jika dihitung secara menyeluruh, BIM Scanning justru menghemat biaya dalam jangka panjang: mengurangi kesalahan desain, mempercepat proses perizinan dan pemugaran, meminimalkan pekerjaan ulang di lapangan, serta menyediakan data yang dapat dipakai berulang kali untuk berbagai keperluan.

“Melestarikan bangunan heritage adalah menjaga cerita. Dan cerita yang terdokumentasi dengan baik akan terus hidup, bahkan ketika bangunannya menua.”

— Tim Fujicon Priangan Perdana

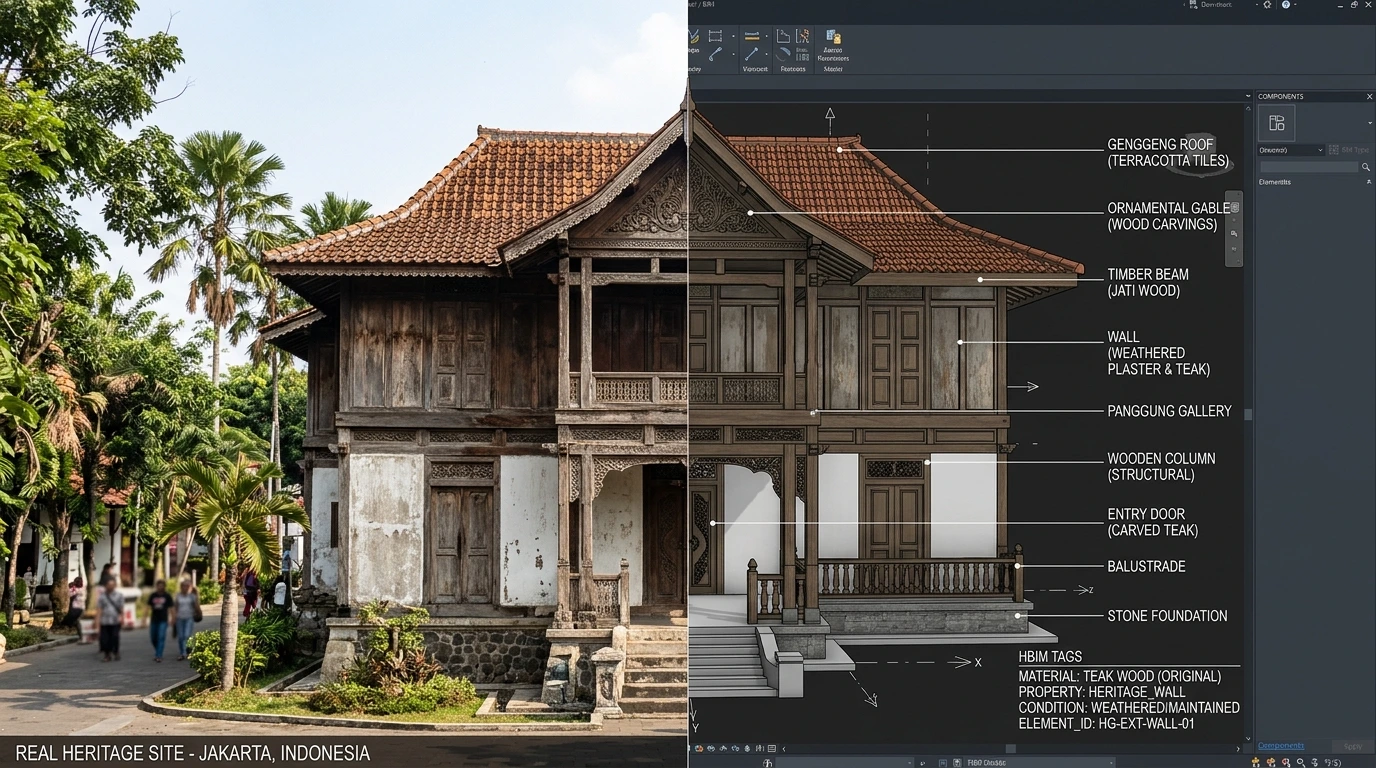

Gambar 5. Perbandingan kondisi nyata bangunan heritage dengan model HBIM hasil BIM Scanning.

Gambar perbandingan ini memperlihatkan hasil akhir BIM Scanning: bangunan fisik yang menua kini memiliki kembaran digital yang presisi dan kaya informasi, siap digunakan sebagai dasar perawatan, restorasi, dan pelestarian jangka panjang.

Kesimpulan: Saatnya Melestarikan Warisan dengan Teknologi

Bangunan heritage dan cagar budaya adalah warisan yang tidak tergantikan. Sekali rusak atau hilang, keasliannya tidak akan pernah bisa dikembalikan sepenuhnya tanpa data yang akurat. BIM Scanning menjawab kebutuhan tersebut dengan menghadirkan dokumentasi presisi tanpa merusak bangunan, arsip digital permanen, analisis kondisi struktur yang objektif, perencanaan restorasi yang lebih akurat, dukungan terhadap regulasi pelestarian, hingga peluang pemanfaatan untuk edukasi dan pariwisata.

Pendekatan Scan to BIM dan HBIM bukan sekadar tren teknologi, melainkan langkah strategis untuk memastikan bahwa generasi mendatang tetap dapat mengenal, mempelajari, dan menikmati warisan arsitektur bangsa. Semakin cepat dokumentasi dilakukan, semakin besar peluang kita menyelamatkan detail-detail berharga yang mungkin sudah mulai terkikis oleh waktu.
