Kondisi Area Tambang Berubah Cepat? Dapatkan Data Topografi yang Akurat

Area Tambang Terus Berubah, Apakah Data Anda Masih Akurat?

Sebagai gambaran ilustratif, bayangkan tim perencanaan membuka peta kerja untuk menentukan target galian pekan ini. Di lapangan, alat gali telah memindahkan banyak material, front penambangan bergeser, dan timbunan baru terbentuk di sisi lain area kerja. Peta di layar mungkin masih menggambarkan kondisi beberapa waktu sebelumnya.

Situasi seperti ini dekat dengan keseharian tambang terbuka. Kegiatan penggalian, pemindahan material, penimbunan, dan pembukaan area baru dapat mengubah permukaan tambang dalam waktu singkat. Perubahan tersebut tidak selalu terlihat dari ruang kerja, tetapi memengaruhi elevasi, kemiringan, dan geometri area kerja.

Di sinilah data topografi tambang berperan. Data topografi adalah rekaman bentuk dan ketinggian permukaan tanah pada waktu tertentu. Bila data tidak diperbarui, perbedaan antara kondisi aktual lapangan dan data yang dipakai dalam perencanaan dapat muncul, mulai dari estimasi volume hingga desain jalan angkut.

Artikel ini membahas penyebab perubahan kondisi tambang, risiko data yang tidak mutakhir, teknologi survei dan pemetaan, cara menilai akurasi, hingga kriteria memilih mitra. Pembaruan data topografi yang tepat waktu bukan sekadar urusan surveyor, melainkan bagian penting dari pengambilan keputusan berbasis kondisi aktual lapangan.

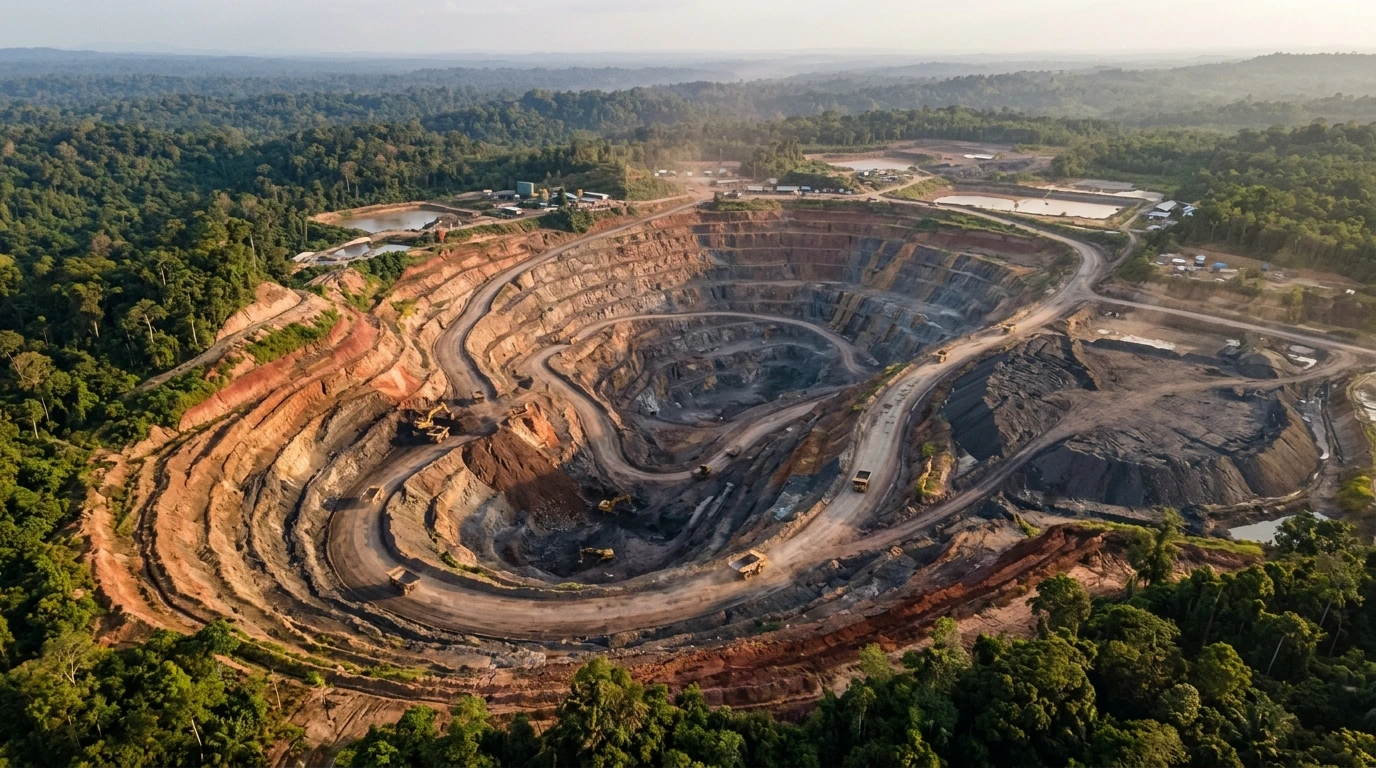

Mengapa Kondisi Area Tambang Dapat Berubah Sangat Cepat?

Kondisi area tambang berubah cepat karena kegiatan operasional membentuk ulang permukaan tanah setiap hari. Penggalian menurunkan elevasi, penimbunan menaikkannya, dan kedua proses itu dapat berjalan bersamaan di banyak lokasi.

Faktor yang umumnya menyebabkan perubahan topografi tambang adalah sebagai berikut.

Penggalian dan pergerakan front penambangan

Penggalian membentuk jenjang tambang (bench), yaitu undakan yang dibuat bertahap pada lereng tambang. Front penambangan, yakni bagian area yang sedang digali, berpindah mengikuti rencana produksi sehingga geometri jenjang ikut berubah.

Penimbunan material dan waste dump

Material penutup yang tidak diolah ditempatkan di waste dump, yaitu area timbunan. Bentuk dan tinggi timbunan bertambah seiring pengangkutan material, sehingga elevasi dan volumenya perlu dipantau.

Jalur angkut, fasilitas, dan perluasan area

Jalur angkut (haul road) dipindahkan atau dibangun baru mengikuti perubahan front. Pengembangan fasilitas pendukung dan pembukaan area baru juga mengubah elevasi serta arah aliran air permukaan.

Drainase dan faktor alam

Perubahan sistem drainase, hujan, erosi, dan pergerakan tanah dapat memengaruhi kondisi lahan, bahkan tanpa kegiatan alat berat di lokasi tersebut.

Setiap perubahan di atas memengaruhi kebutuhan data untuk perencanaan tambang, pengukuran volume, pengawasan pekerjaan, dan evaluasi kondisi lapangan.

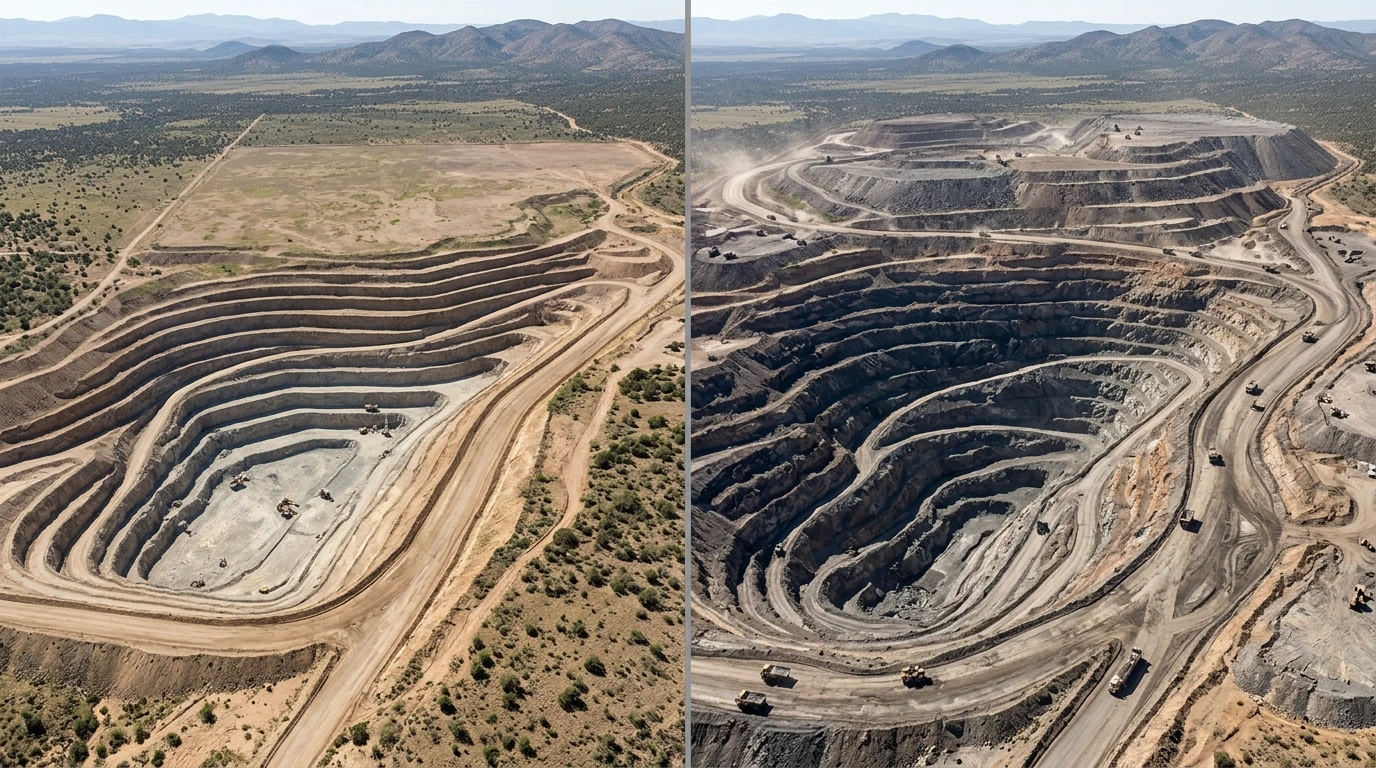

Contoh ilustratif (bukan kejadian nyata atau studi kasus perusahaan tertentu): sebuah area timbunan menerima material dari beberapa titik bongkar, dan kaki timbunannya melebar ke arah saluran drainase. Jika perencana masih memakai model permukaan lama, hitungan volume dan rencana saluran dapat tidak sesuai dengan kondisi sebenarnya.

Risiko Menggunakan Data Topografi yang Tidak Mutakhir

Data topografi yang tidak lagi mencerminkan kondisi aktual dapat menimbulkan ketidaksesuaian di banyak aspek pekerjaan tambang. Risikonya bukan selalu besar, tetapi dapat menumpuk bila perbedaannya tidak terdeteksi.

Risiko yang perlu diperhatikan antara lain:

• Ketidaksesuaian perencanaan dan lapangan. Rencana jenjang atau jalur kerja disusun di atas permukaan yang sudah berubah.
• Kesalahan estimasi volume galian dan timbunan. Perhitungan volume bergantung pada selisih dua permukaan; bila salah satunya usang, hasilnya ikut bergeser.
• Ketidakakuratan perhitungan kemajuan pekerjaan. Evaluasi progres dapat tidak sejalan dengan realisasi.
• Kesulitan koordinasi antartim. Tim survei, perencanaan, dan operasional dapat bekerja dengan versi data berbeda.
• Ketidaksesuaian desain jalan angkut dan fasilitas. Geometri jalan atau lokasi fasilitas dirancang tanpa elevasi terbaru.
• Keterlambatan keputusan. Survei ulang mendadak menunda keputusan yang seharusnya dapat diambil lebih cepat.
• Risiko operasional. Informasi elevasi dan geometri area kerja yang tidak memadai dapat memengaruhi pekerjaan di lapangan.

Tingkat risiko sangat bergantung pada karakteristik lokasi, metode kerja, kualitas data, dan prosedur pengendalian yang diterapkan. Data topografi saja tidak cukup untuk menjamin keselamatan tambang. Keselamatan tetap memerlukan evaluasi geoteknik, prosedur operasional, pemantauan, dan kompetensi personel yang sesuai.

Di Indonesia, penerapan kaidah teknik pertambangan yang baik diatur antara lain dalam Keputusan Menteri ESDM Nomor 1827 K/30/MEM/2018. Persyaratan internal dan regulasi yang berlaku di lokasi Anda tetap menjadi acuan utama.

Apa Itu Data Topografi dan Mengapa Sangat Penting bagi Tambang?

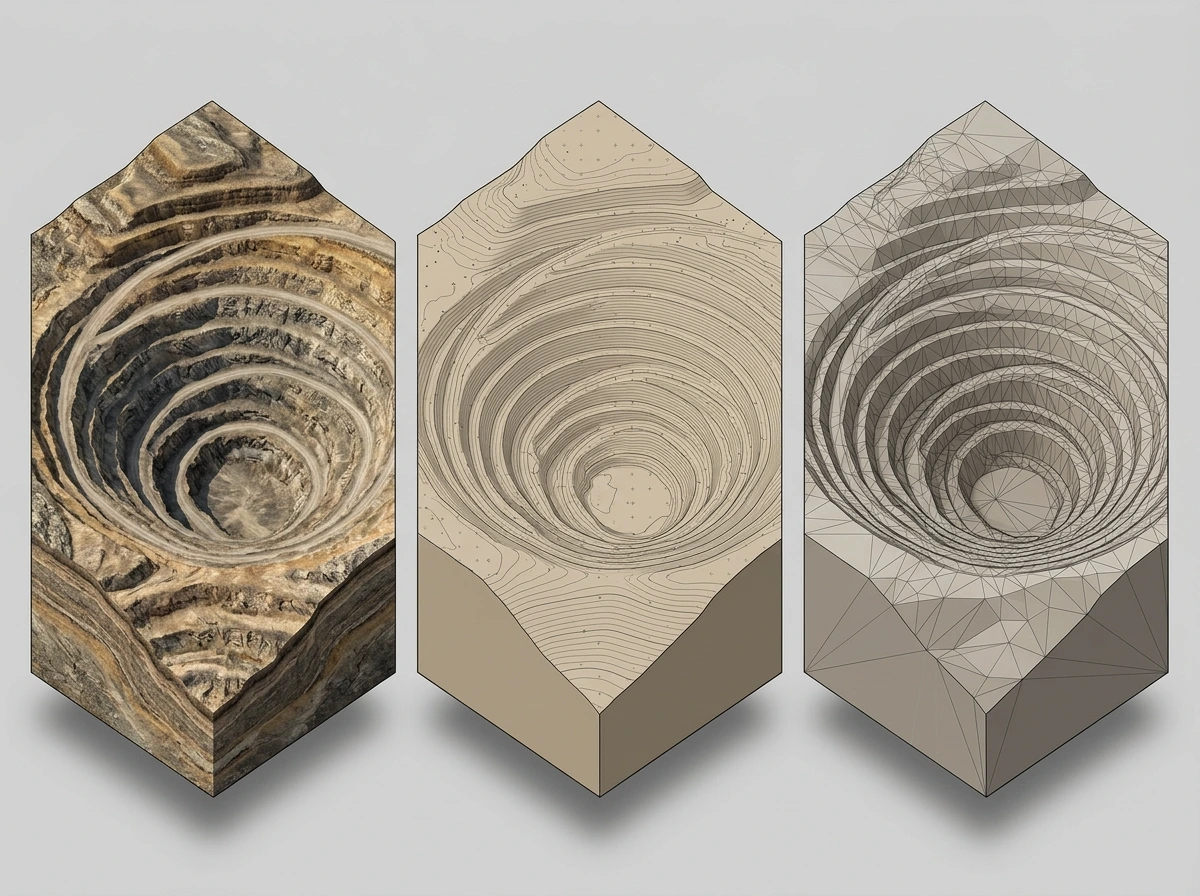

Data topografi adalah informasi yang menggambarkan posisi horizontal dan elevasi titik-titik pada permukaan tanah, sehingga bentuk medan dapat direpresentasikan secara terukur. Dalam pertambangan, data ini menjadi dasar perencanaan, pengukuran volume, pengawasan pekerjaan, dan dokumentasi kondisi area pada waktu tertentu.

Elemen data topografi yang relevan untuk tambang antara lain:

• Koordinat horizontal dan elevasi sebagai dasar semua produk data lainnya.
• Garis kontur, yaitu garis yang menghubungkan titik berelevasi sama dan menunjukkan bentuk permukaan.
• Digital Terrain Model (DTM), model permukaan tanah tanpa objek di atasnya.
• Digital Surface Model (DSM), model permukaan yang mencakup objek di atas tanah.
• Point cloud tiga dimensi, kumpulan titik berkoordinat X, Y, Z hasil pengukuran atau pengolahan citra.
• Orthomosaic, citra udara yang telah dikoreksi geometrinya sehingga dapat dipakai untuk pengukuran bidang datar.
• Model permukaan dan data pendukung perencanaan, misalnya hasil perbandingan dua permukaan untuk volume.

Perbedaan DTM dan DSM

Pemilihan produk data bergantung pada tujuan survei, karakteristik medan, kebutuhan rekayasa, dan standar akurasi yang disyaratkan. Karena itu, kebutuhan data sebaiknya dirumuskan sebelum metode survei dipilih.

Teknologi untuk Mendapatkan Data Topografi yang Akurat

Tidak ada satu teknologi yang selalu terbaik untuk semua kondisi. Metode dipilih berdasarkan kebutuhan proyek, akurasi yang disyaratkan, luas area, aksesibilitas, risiko lapangan, waktu, dan anggaran. Berikut teknologi survei dan pemetaan yang umum digunakan di lingkungan pertambangan.

A. GNSS RTK

GNSS (Global Navigation Satellite System) menentukan posisi dari sinyal satelit. Pada metode RTK (Real-Time Kinematic), koreksi dari stasiun referensi dikirim secara waktu nyata ke penerima di lapangan sehingga posisi dapat diperbaiki saat pengukuran berlangsung.

Metode ini umum dipakai untuk pengukuran titik kontrol dan detail lapangan. Hasilnya dipengaruhi oleh halangan terhadap langit, pantulan sinyal (multipath), geometri satelit, jarak ke stasiun referensi, dan kualitas jalur komunikasi koreksi.

B. Total Station

Total station mengukur sudut dan jarak secara elektronik dari satu titik berdiri ke target. Alat ini sesuai untuk pemetaan detail dan pekerjaan yang memerlukan pengamatan terkontrol, terutama bila langit terhalang atau diperlukan pengukuran yang terikat pada titik kontrol yang jelas. Pengukuran memerlukan garis pandang antara alat dan target.

C. Drone Fotogrametri

Fotogrametri memakai foto udara yang saling bertampalan. Perangkat lunak pengolah mengubah foto tersebut menjadi orthomosaic, point cloud, dan model permukaan. Keunggulannya adalah cakupan area yang luas dalam waktu relatif singkat dan dokumentasi visual kondisi lapangan.

Keterbatasan yang perlu diperhatikan meliputi kondisi cuaca, vegetasi yang menutupi tanah, geometri pengambilan gambar, ketersediaan titik kontrol, dan kebutuhan validasi akurasi dengan titik pemeriksaan.

D. LiDAR

LiDAR (Light Detection and Ranging) memancarkan pulsa laser dan mengukur waktu pantulannya untuk menghasilkan point cloud tiga dimensi. Sensor dapat dipasang pada wahana udara atau perangkat darat. Pada medan tertentu, LiDAR dapat berguna untuk memperoleh data permukaan yang rinci.

Kemampuan menembus vegetasi, tingkat detail, dan kualitas data bergantung pada sistem yang dipakai serta kondisi pengukuran. Karena itu, kebutuhan dan spesifikasi perlu dikonfirmasi sebelum metode dipilih.

E. Integrasi Data dengan GIS dan Model Digital

Data hasil survei diolah, divisualisasikan, dibandingkan antarwaktu, dan diintegrasikan ke sistem informasi geografis (SIG/GIS) atau alur kerja pemodelan digital. Integrasi ini memudahkan tim membandingkan permukaan dari dua waktu, mengukur perubahan, dan menyiapkan data bagi perencanaan lanjutan.

Perbandingan Ringkas

Seberapa Akurat Data Topografi yang Dibutuhkan?

Akurasi yang dibutuhkan ditentukan oleh tujuan pekerjaan, persyaratan teknis, dan konsekuensi kesalahan, bukan oleh satu angka universal. Akurasi juga tidak dapat dinilai hanya dari resolusi gambar, jumlah titik, atau spesifikasi alat.

Resolusi spasial menunjukkan seberapa halus detail yang tampak, misalnya ukuran piksel. Akurasi posisi menunjukkan seberapa dekat koordinat hasil pengukuran dengan nilai sebenarnya. Data beresolusi tinggi dapat saja bergeser posisinya jika titik kontrolnya tidak baik.

Faktor yang menentukan kualitas data:

• Ketelitian alat dan metode pengukuran.
• Sistem koordinat dan datum vertikal yang konsisten.
• Kualitas titik kontrol dan prosedur kalibrasi.
• Geometri pengambilan data dan kondisi medan.
• Kepadatan serta distribusi titik pengukuran.
• Metode pemrosesan dan penyaringan data.
• Validasi menggunakan titik pemeriksaan independen.
• Dokumentasi hasil dan ketidakpastian pengukuran.

Sebagai rujukan, standar seperti ASPRS Positional Accuracy Standards for Digital Geospatial Data mengatur cara melaporkan akurasi data geospasial digital, sedangkan di Indonesia Badan Informasi Geospasial memiliki pedoman ketelitian peta dasar. Kebutuhan tambang tetap harus ditetapkan oleh pengguna data dan persyaratan teknis proyek.

Seberapa Sering Survei Topografi Tambang Perlu Diperbarui?

Tidak ada satu ketentuan frekuensi yang berlaku untuk semua tambang. Kebutuhan pembaruan bergantung pada seberapa cepat kondisi lapangan berubah dan untuk apa data dipakai.

Faktor yang memengaruhi kebutuhan pembaruan:

• Intensitas kegiatan penggalian dan penimbunan.
• Kecepatan perubahan geometri area.
• Luas dan kompleksitas wilayah operasional.
• Kebutuhan perhitungan volume.
• Tahapan perencanaan dan pelaksanaan tambang.
• Risiko yang berkaitan dengan perubahan kondisi lapangan.
• Persyaratan internal perusahaan dan regulasi yang berlaku.

Secara praktis, pembaruan dapat dirancang dengan tiga pendekatan yang saling melengkapi.

*Contoh di atas hanya ilustrasi dan bukan interval wajib. Jadwal harus disesuaikan dengan kebutuhan operasional, persyaratan internal, dan regulasi yang berlaku.

Alur pemantauan berkala umumnya berjalan sebagai berikut:

1. Tentukan area dan tujuan pemantauan.
2. Ambil data lapangan dengan metode yang sesuai.
3. Olah data dan perbarui model permukaan.
4. Validasi hasil dan bandingkan dengan survei sebelumnya.
5. Distribusikan data terbaru ke tim terkait.
6. Tinjau kebutuhan survei berikutnya.

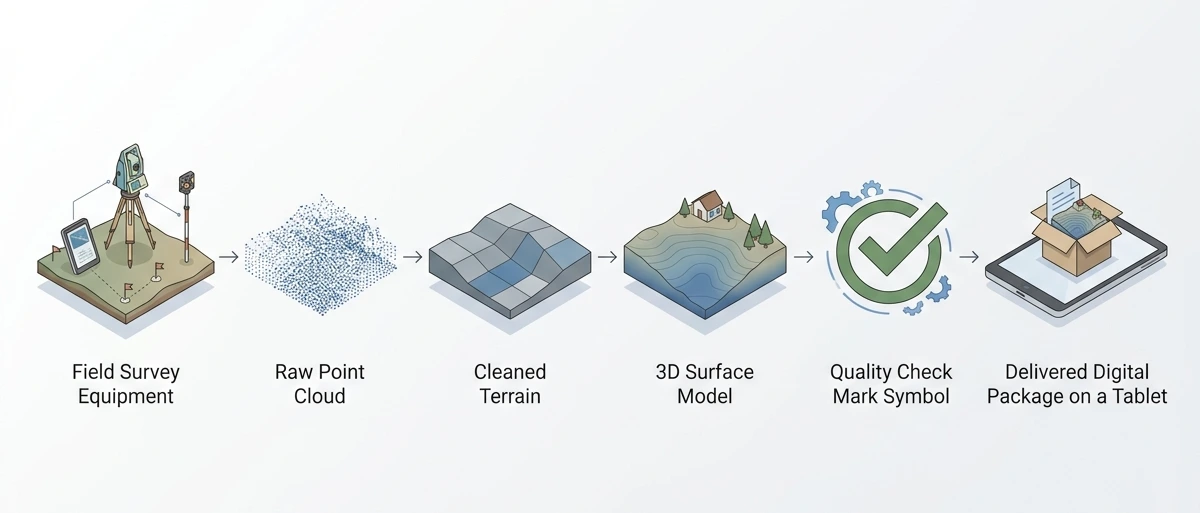

Dari Data Lapangan Menjadi Informasi yang Siap Digunakan

Pekerjaan survei dan pemetaan topografi tambang umumnya melalui sepuluh tahap berikut.

1. Identifikasi tujuan survei dan kebutuhan pengguna.
2. Penentuan metode pengumpulan data.
3. Persiapan sistem koordinat dan titik kontrol.
4. Akuisisi data lapangan.
5. Pemrosesan dan pembersihan data.
6. Pembuatan model topografi dan produk turunannya.
7. Pemeriksaan kualitas serta validasi hasil.
8. Penyusunan laporan dan penyerahan data.
9. Integrasi dengan sistem kerja tim terkait.
10. Pembaruan data sesuai kebutuhan operasional.

Data yang akurat perlu disertai dokumentasi agar dapat ditelusuri dan dipakai dengan benar oleh tim perencanaan maupun operasional. Dokumentasi minimal mencakup metadata, penamaan file yang konsisten, tanggal survei, sistem koordinat, versi model, dan keterangan kualitas data.

Tanpa informasi tersebut, dua tim dapat memakai file yang tampak sama tetapi berasal dari waktu atau sistem koordinat yang berbeda.

Manfaat Data Topografi Akurat bagi Operasional Tambang

Data topografi yang akurat dan mutakhir memberi dasar informasi yang sama bagi berbagai tim. Manfaat yang dapat diperoleh antara lain:

• Perencanaan dan evaluasi kemajuan penambangan. Posisi front dan geometri jenjang dapat dibandingkan dengan rencana.
• Perhitungan volume galian dan timbunan. Volume diperoleh dari selisih dua permukaan pada waktu berbeda.
• Pemantauan perubahan kontur. Perubahan antarperiode dapat diamati dan didokumentasikan.
• Perencanaan jalur angkut dan infrastruktur. Desain geometri memakai elevasi terbaru.
• Koordinasi tim. Tim survei, perencanaan, dan operasional merujuk pada data yang sama.
• Dokumentasi kondisi area pada waktu tertentu.
• Dasar analisis teknis lanjutan.
• Pengambilan keputusan berdasarkan data yang lebih mutakhir.

Contoh penggunaan yang realistis: pada akhir periode evaluasi, tim perencanaan membandingkan model permukaan awal dan akhir untuk menghitung volume galian dan timbunan, lalu mencocokkannya dengan catatan produksi. Jika terdapat selisih, tim dapat menelusuri penyebabnya dari metadata dan laporan validasi.

Data yang baik bukan data yang paling indah, melainkan data yang sesuai dengan kondisi lapangan hari ini.

Memilih Mitra Survei dan Pemetaan untuk Kebutuhan Pertambangan

Kualitas data topografi sangat dipengaruhi oleh siapa yang merancang, mengambil, mengolah, dan mendokumentasikannya. Karena itu, pemilihan mitra layak dinilai secara teknis, bukan hanya dari harga.

Kriteria yang dapat dipertimbangkan:

• Pemahaman kebutuhan teknis pertambangan, termasuk cara data dipakai oleh tim perencanaan dan operasional.
• Kesesuaian metode dan teknologi dengan kondisi lapangan dan tujuan pekerjaan.
• Prosedur pengendalian mutu dan validasi, termasuk penggunaan titik pemeriksaan.
• Kompetensi personel dan kesiapan peralatan.
• Kemampuan mengelola data dan dokumentasi, dari metadata hingga versi model.
• Kejelasan ruang lingkup dan hasil yang diserahkan.
• Kemampuan berkoordinasi dengan tim proyek.
• Kepatuhan terhadap persyaratan keselamatan dan regulasi yang berlaku.

Bagi perusahaan yang ingin mendiskusikan kebutuhan survei, pemetaan, dan solusi digital termasuk BIM, Fujicon Priangan Perdana dapat dihubungi sebagai mitra diskusi. Percakapan awal membantu mengidentifikasi tujuan data, kondisi lokasi, produk data yang dibutuhkan, dan standar akurasi yang diharapkan sebelum metode dipilih.

Kesimpulan: Keputusan yang Tepat Dimulai dari Data Topografi yang Akurat

Pesan utama artikel ini dapat diringkas sebagai berikut:

• Area tambang dapat berubah dengan cepat.
• Data topografi yang tidak mutakhir dapat menimbulkan ketidaksesuaian dalam analisis dan perencanaan.
• Teknologi survei perlu dipilih sesuai karakteristik dan tujuan pekerjaan.
• Akurasi harus diverifikasi, bukan sekadar diasumsikan.
• Pembaruan data dan dokumentasi yang konsisten mendukung pengambilan keputusan yang lebih baik.

Jika Anda perlu membahas survei topografi, pemetaan, pembaruan data lapangan, atau solusi digital yang sesuai dengan kebutuhan proyek pertambangan Anda, hubungi tim kami untuk diskusi awal.

Fujicon Priangan Perdana

• WhatsApp: +62 811 2227 5222
• Website: https://bimsolusi.fujicon.id

Referensi

• Keputusan Menteri ESDM Nomor 1827 K/30/MEM/2018 tentang Pedoman Pelaksanaan Kaidah Teknik Pertambangan yang Baik
• Peraturan Badan Informasi Geospasial Nomor 6 Tahun 2018 tentang Pedoman Teknis Ketelitian Peta Dasar
• ASPRS Positional Accuracy Standards for Digital Geospatial Data
