Ketika Tanah Menjadi Faktor Penentu, Bukan Sekadar Formalitas
Dalam industri konstruksi, perhatian sering kali tertuju pada desain arsitektur yang menawan atau kekuatan struktur beton dan baja yang tampak di permukaan. Namun, ada satu elemen yang jarang terlihat namun menentukan keselamatan seluruh bangunan: kondisi tanah di bawahnya. Data geoteknik yang tepat bukan sekadar dokumen administratif untuk melengkapi perizinan, melainkan fondasi pengambilan keputusan yang menentukan apakah sebuah struktur akan berdiri kokoh selama puluhan tahun atau justru mengalami penurunan, retak, bahkan keruntuhan dalam hitungan bulan.
Sayangnya, banyak proyek—baik skala kecil maupun besar—masih memperlakukan penyelidikan tanah (soil investigation) sebagai formalitas yang dikerjakan seadanya untuk menekan biaya dan mempercepat jadwal. Padahal, kesalahan interpretasi data tanah di tahap awal dapat berakibat pada pembengkakan biaya konstruksi yang jauh lebih besar dibandingkan investasi awal untuk investigasi yang menyeluruh. Di sinilah pendekatan Building Information Modelling (BIM) memberikan nilai tambah, karena soil investigation dapat diintegrasikan secara digital ke dalam model bangunan, sehingga data geoteknik tidak lagi berdiri sendiri sebagai laporan terpisah, tetapi menjadi bagian hidup dari proses perencanaan, desain, hingga konstruksi.
Apa Itu Soil Investigation dan Posisinya dalam Lingkup BIM
Soil investigation, atau penyelidikan tanah, adalah rangkaian kegiatan untuk mengetahui karakteristik lapisan tanah dan batuan di suatu lokasi, mencakup daya dukung tanah, jenis lapisan, kedalaman muka air tanah, hingga potensi risiko seperti likuifaksi atau tanah lunak yang mudah mengalami penurunan. Dalam lingkup Building Information Modelling, soil investigation menempati posisi yang sering disebut sebagai disiplin GeoBIM—sebuah pendekatan yang menggabungkan data geoteknik dua dimensi konvensional (boring log, hasil sondir, laporan laboratorium) ke dalam model tiga dimensi yang dapat diakses, dianalisis, dan dikoordinasikan bersama disiplin lain seperti struktur, arsitektur, dan MEP.
Dengan pendekatan ini, tim perencana tidak lagi bekerja dengan laporan geoteknik berbentuk PDF yang terpisah dari model bangunan. Sebaliknya, setiap titik bor, nilai N-SPT, dan lapisan tanah dapat divisualisasikan langsung dalam model BIM, memudahkan insinyur struktur untuk melihat bagaimana kondisi tanah di setiap titik memengaruhi desain pondasi. Hal ini mengurangi risiko miskomunikasi antar disiplin dan mempercepat proses validasi desain terhadap kondisi tanah aktual di lapangan.
Ketika Data Geoteknik Diabaikan: Risiko yang Mengintai Struktur
Mengabaikan atau menyederhanakan proses investigasi tanah dapat memicu berbagai bentuk kegagalan struktur yang tidak selalu terlihat di awal, namun berkembang seiring waktu. Beberapa risiko yang paling umum terjadi antara lain:
- Penurunan diferensial (differential settlement) akibat variasi daya dukung tanah yang tidak terpetakan dengan baik, menyebabkan bangunan miring atau retak pada dinding dan kolom.
- Kegagalan daya dukung pondasi karena desain pondasi dangkal diterapkan pada tanah lunak yang sesungguhnya membutuhkan pondasi dalam seperti tiang pancang atau bore pile.
- Potensi likuifaksi saat terjadi gempa, terutama pada tanah berpasir jenuh air yang tidak teridentifikasi sejak awal.
- Rembesan air tanah yang tidak terantisipasi, mengganggu struktur basement dan menimbulkan biaya perbaikan besar pasca-konstruksi.
PERINGATAN
Berdasarkan berbagai kajian kegagalan struktur, sebagian besar kasus tidak dipicu oleh kesalahan perhitungan struktur semata, melainkan oleh asumsi kondisi tanah yang tidak sesuai dengan kondisi aktual di lapangan. Data geoteknik yang minim atau tidak representatif adalah salah satu akar masalah yang paling sering luput dari perhatian sejak tahap perencanaan.

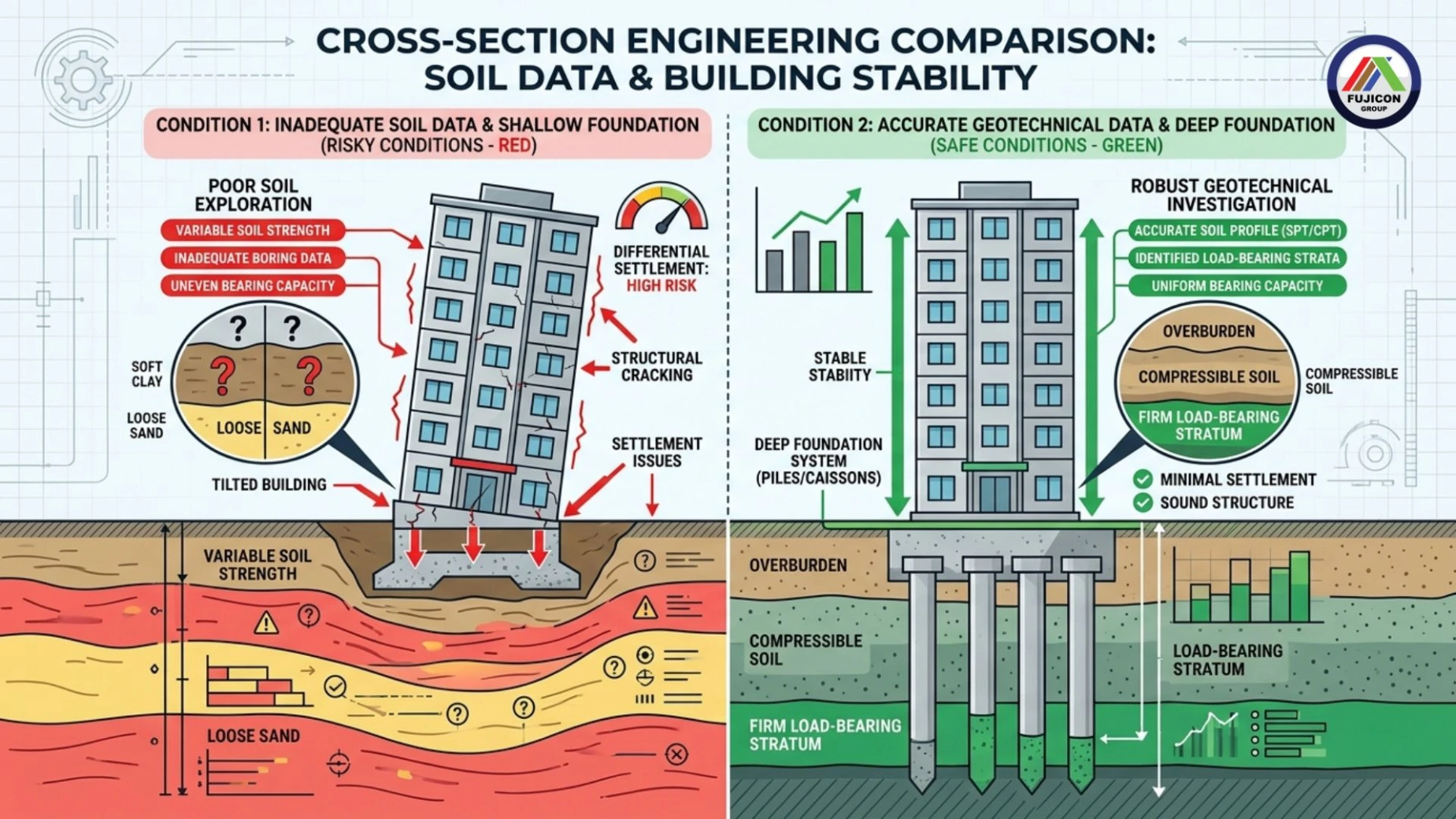

Perbandingan dampak desain pondasi tanpa data geoteknik memadai (kiri) dan desain yang didukung investigasi tanah menyeluruh (kanan) terhadap stabilitas jangka panjang bangunan.
Metode Investigasi Geoteknik yang Umum Digunakan
Untuk memperoleh data tanah yang representatif, tim geoteknik biasanya mengombinasikan beberapa metode investigasi, baik yang dilakukan langsung di lapangan maupun melalui pengujian laboratorium. Beberapa metode yang paling umum diterapkan pada proyek konstruksi di Indonesia antara lain:
- Uji Sondir (Cone Penetration Test/CPT): mengukur perlawanan konus dan gesekan lokal tanah untuk memperkirakan daya dukung tanah secara cepat dan ekonomis.
- Uji Bor Dalam (Deep Boring) dan Standard Penetration Test (SPT): pengambilan sampel tanah pada berbagai kedalaman sekaligus mengukur nilai N-SPT sebagai indikator kepadatan dan kekuatan tanah.
- Uji Laboratorium: meliputi uji index properties, triaxial, konsolidasi, dan uji geser langsung untuk memahami perilaku tanah terhadap beban jangka panjang.
- Survei Geolistrik/Geofisika: memetakan lapisan bawah permukaan pada area yang luas sebelum menentukan titik uji yang lebih detail.
- Pemantauan Muka Air Tanah: penting untuk perencanaan basement, dewatering, serta antisipasi tekanan hidrostatik pada struktur bawah tanah.
CATATAN
Pemilihan metode investigasi sebaiknya disesuaikan dengan skala proyek, jenis struktur, serta karakteristik geologi lokasi. Proyek dengan beban struktur tinggi atau berada di zona rawan gempa umumnya membutuhkan kombinasi metode yang lebih lengkap dibandingkan bangunan sederhana satu hingga dua lantai.

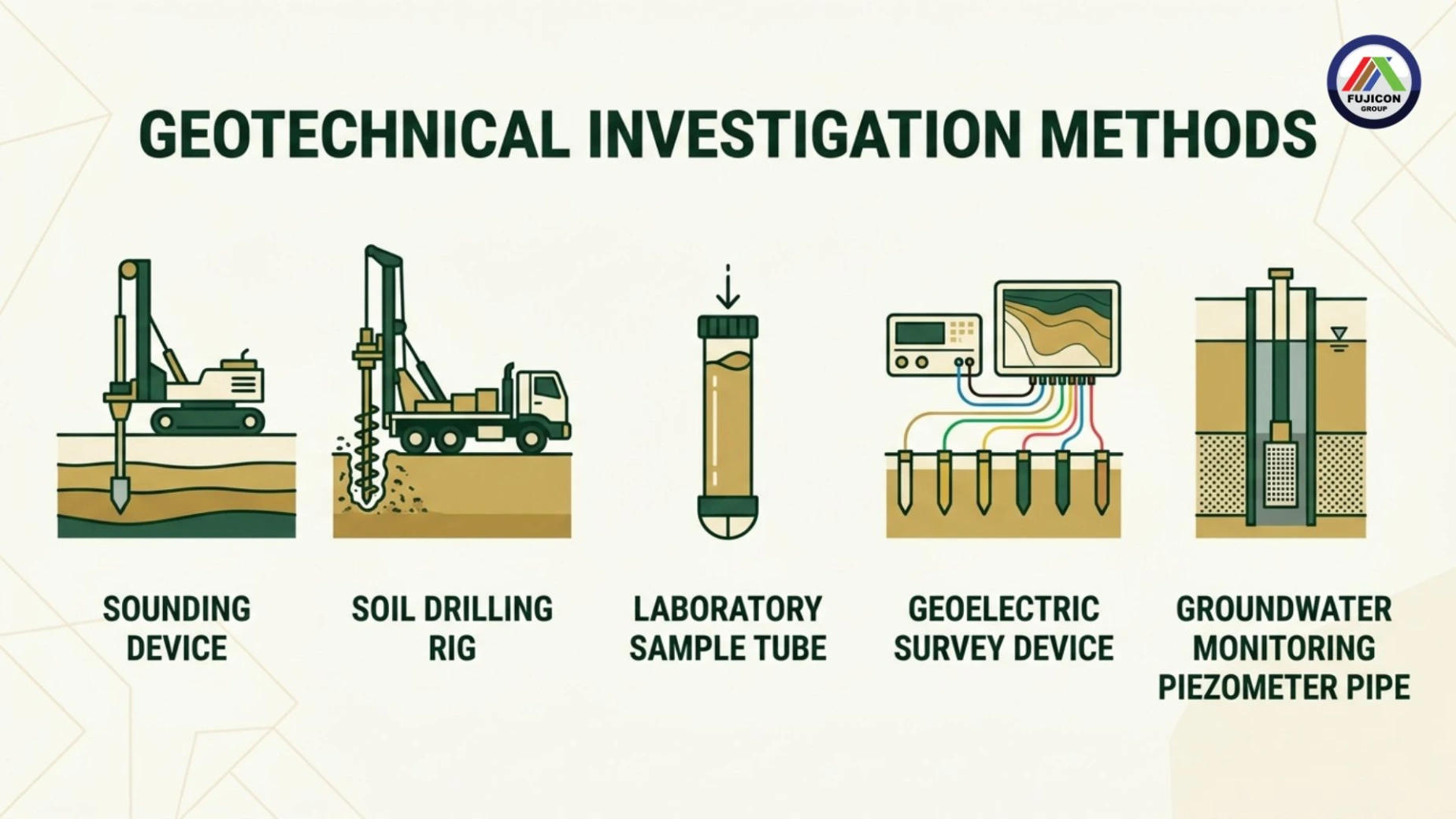

Ragam metode investigasi geoteknik yang umum dikombinasikan untuk memperoleh gambaran menyeluruh mengenai karakteristik tanah suatu lokasi proyek.
Mengintegrasikan Data Geoteknik ke dalam Model BIM
Setelah data lapangan dan hasil laboratorium terkumpul, tahap berikutnya yang membedakan pendekatan konvensional dengan pendekatan berbasis BIM adalah proses integrasi data tersebut ke dalam model tiga dimensi. Titik-titik bor, profil lapisan tanah, dan nilai daya dukung dipetakan sebagai objek geospasial di dalam model, sehingga dapat dianalisis bersama elemen struktur seperti pondasi, pile cap, maupun basement.
Melalui integrasi ini, insinyur struktur dapat langsung melihat titik-titik mana yang memiliki daya dukung rendah, area mana yang berpotensi mengalami penurunan tidak merata, serta bagaimana desain pondasi perlu disesuaikan pada tiap zona. Proses clash detection yang biasa digunakan untuk mendeteksi benturan antar elemen struktur dan MEP juga dapat diperluas untuk memeriksa kesesuaian desain pondasi terhadap kondisi tanah aktual, jauh sebelum konstruksi dimulai.
"Semakin awal data tanah dipahami dan diintegrasikan ke dalam model bangunan, semakin kecil ruang bagi asumsi yang keliru untuk berkembang menjadi kegagalan struktur di kemudian hari."

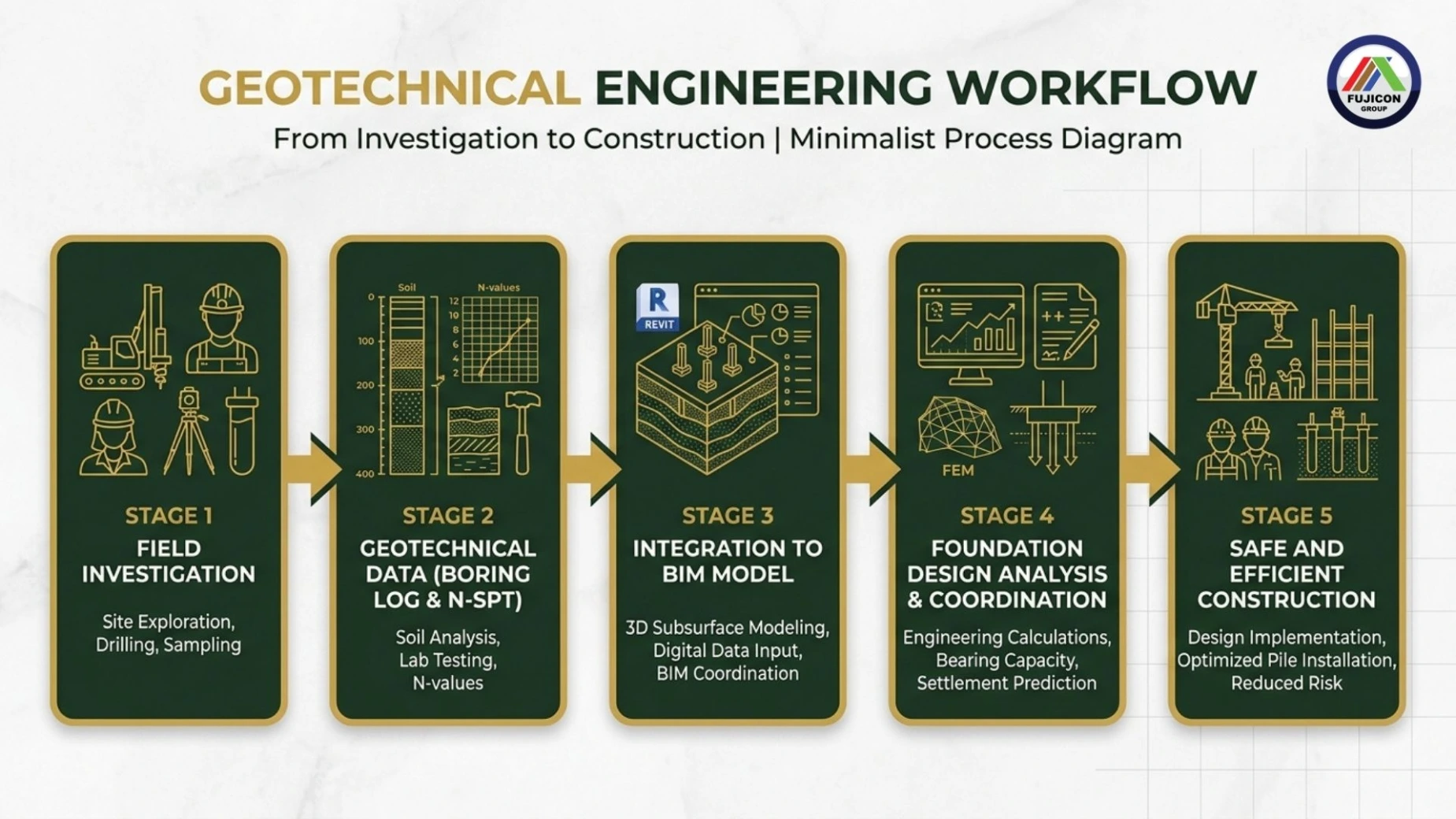

Alur kerja integrasi data geoteknik ke dalam model BIM, dari investigasi lapangan hingga keputusan desain pondasi yang lebih tepat.
Manfaat Nyata Data Geoteknik Akurat bagi Proyek Konstruksi
Investasi pada investigasi tanah yang menyeluruh dan integrasi datanya ke dalam BIM memberikan manfaat yang jauh melampaui kepatuhan terhadap standar teknis semata. Di antara manfaat utamanya adalah efisiensi biaya konstruksi, karena desain pondasi yang tepat sejak awal mencegah pembengkakan biaya akibat perbaikan atau perkuatan struktur di kemudian ha ri. Selain itu, keputusan desain menjadi lebih presisi, karena tim struktur bekerja berdasarkan data aktual, bukan asumsi konservatif yang berlebihan atau justru terlalu optimistis.
Manfaat lain yang sering terlewat adalah percepatan proses koordinasi antar disiplin. Ketika data geoteknik telah terintegrasi dalam satu model BIM yang dapat diakses bersama, tim arsitek, struktur, dan MEP dapat berdiskusi berdasarkan referensi yang sama, mengurangi bolak-balik revisi akibat perbedaan interpretasi data. Pada akhirnya, pendekatan ini juga mendukung keberlanjutan proyek, karena desain yang sesuai dengan kondisi tanah aktual mengurangi kebutuhan material berlebih maupun risiko kegagalan yang berdampak pada lingkungan sekitar.
INSIGHT
Biaya investigasi geoteknik yang komprehensif umumnya hanya berkisar pada sebagian kecil dari total nilai proyek, namun dampaknya terhadap keamanan dan efisiensi jangka panjang jauh lebih besar dibandingkan nilai investasinya. Mengabaikan tahap ini justru berpotensi menimbulkan biaya perbaikan yang jauh lebih tinggi.
Kesimpulan: Data Geoteknik yang Tepat, Fondasi bagi Struktur yang Aman
Kegagalan struktur jarang terjadi karena satu sebab tunggal, namun akar masalahnya sangat sering dapat ditelusuri kembali ke tahap paling awal sebuah proyek: seberapa akurat dan menyeluruh data geoteknik yang digunakan untuk mengambil keputusan desain. Soil investigation bukan sekadar pelengkap dokumen perizinan, melainkan lingkup kerja BIM yang menentukan keandalan seluruh model bangunan yang dibangun di atasnya. Dengan mengintegrasikan data tanah ke dalam model tiga dimensi, tim proyek memperoleh visibilitas penuh atas risiko yang tersembunyi di bawah permukaan, sehingga keputusan desain pondasi dapat diambil dengan lebih tepat, efisien, dan aman.
Pada akhirnya, mengurangi risiko kegagalan struktur bukan hanya soal menghindari kerugian finansial, tetapi juga soal menjaga keselamatan setiap orang yang akan menggunakan bangunan tersebut selama bertahun-tahun ke depan. Investasi pada data geoteknik yang tepat, yang dikelola secara profesional dan terintegrasi dalam ekosistem BIM, adalah langkah awal yang tidak boleh dikompromikan dalam setiap proyek konstruksi.
